Bell TH-57

Bell TH-57 Sea Ranger & OH-58A Kiowa

Aircraft of the U.S. Navy

Entwicklung

The Bell 206 is a family of two-bladed, single- or twin-engined helicopters, manufactured by Bell Helicopter at its Mirabel, Quebec plant. Originally developed as the Bell YOH-4 for the United States Army's Light Observation Helicopter program, it was not selected by the Army. Bell redesigned the airframe and successfully marketed the aircraft commercially as the five-place Bell 206A JetRanger. The new design was eventually selected by the Army as the OH-58 Kiowa. Bell also developed a seven-place Long Ranger, which was later offered with a twin-engined option as the Twin Ranger, while Tridair Helicopters offers a similar conversion of the Long Ranger called the Gemini ST.

The 206L Long Ranger is a stretched variant with seating for seven. The fuselage, stretched a total of 76 cm, adds two rear-facing seats between the front and rear seat

Die Bell 206 ist eine Familie von zweiflügeligen, ein- oder zweimotorigen Helikoptern, die von Bell Helicopter in ihrem Werk in Mirabel, Quebec, hergestellt werden. Ursprünglich als Bell YOH-4 für das Light Observation Helicopter-Programm der U. S. Armee entwickelt, wurde es nicht von der Armee ausgewählt. Bell gestaltete die Flugzeugzelle neu und verkaufte das Flugzeug erfolgreich als Fünf-Platz-Bell 206A JetRanger. Das neue Design wurde schließlich von der Armee als OH-58 Kiowa ausgewählt. Bell entwickelte auch einen Long Ranger mit sieben Plätzen, der später als Twin Ranger mit einer zweimotorigen Option angeboten wurde, während Tridair Helicopters eine ähnliche Umwandlung des Long Ranger namens Gemini ST bot.
Der 206L Long Ranger ist eine gestreckte Variante mit Platz für sieben. Der Rumpf, insgesamt 76 cm gestreckt, fügt zwei nach hinten gerichtete Sitze zwischen den vorderen und hinteren Sitzen hinzu.

Variants

Versionen

TH-57A

40 commercial Bell 206A aircraft purchased as the primary U.S. Navy helicopter trainer in January 1968 for training prospective U.S. Navy, U.S. Marine Corps, U.S. Coast Guard

TH-57A

40 kommerzielle Bell 206A-Hubschrauber, die im Januar 1968 als primärer US-Navy-Helikopter-Trainer für das Training der zukünftigen U.S. Navy, des U.S Marine Corps, der U.S. Küstenwache gekauft wurde

TH-57B

45 commercial Bell 206B-3 helicopters purchased by the U.S- Navy in 1989 as replacements for the TH-57A .

TH-57B

45 kommerzielle Bell 206B-3 Hubschrauber, die 1989 von der U.S. Navy als Ersatz für die TH-57A gekauft wurden.

TH-57C

71 commercial Bell 206B-3 helicopters purchased by the U.S. Navy beginning prior to 1985 with cockpits configured for advanced training under instrument flight rules.

TH-57C

71 kommerzielle Bell 206B-3 Hubschrauber, die vor 1985 von der U.S.Navy gekauft wurden, mit Cockpits, die für das fortgeschrittene Training unter Instrumentenflugregeln konfiguriert sind.

OH-58A

4 planes

OH-58A

4 Maschinen

Operational history

Einsatzgeschichte

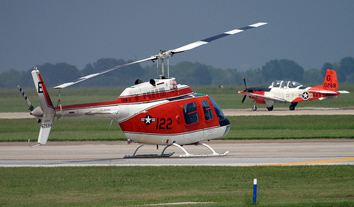

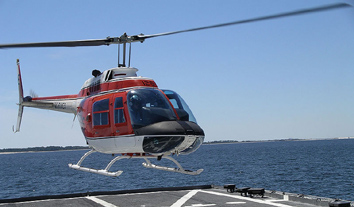

The Chief of Naval Air Training operates a total of 117 TH-57B and TH-57C Aircraft. The CNATRA TH-57B/C aircraft provide Primary /Instrument Helicopter pilot training for Student Naval Aviators (SNAs) at NAS Whiting Field, FL.

Der Leiter des Marinelufttrainings betreibt insgesamt 117 TH-57B und TH-57C Flugzeuge. Das CNATRA TH-57B / C Flugzeug bietet Primary / Instrument Helicopter Pilotenausbildung für Naval Aviators (SNAs) bei NAS Whiting Field, FL.

Four Bell OH-58A where taken over by the US Navy from the US Army. The planes where used by the NTPS only.

Vier Bell OH-58A wurden von US Navy aus den Beständen der US Army übernommen. Die Maschinen werden nur von der NTPS eingesetzt.

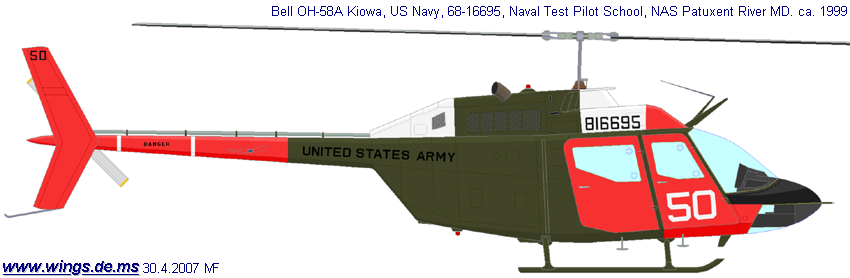

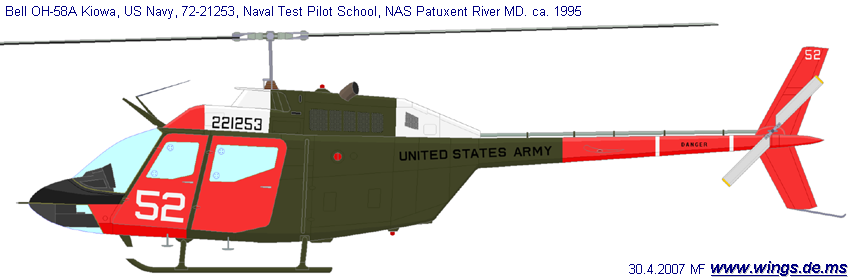

Drawings

Zeichnungen

NTPS

Specifications		TH-57A
Rotor diameter	Rotordurchmesser	10.16 m
Length	Länge	12.11 m
Height	Höhe	2.83 m
Engine	Motor	1× Allison 250-C20J turboshaft, 420 shp
Maximum speed	Höchstgeschwindigkeit	224 km/h,
Empty weight	Leergewicht	777 kg
Loaded weight	Startgewicht	1,451 kg
Climb Rate	Steigrate	6.9 m/s
Service ceiling	Gipfelhöhe	4,115 m
Range	Reichweite	693 km
Armament	Bewaffnung	none

Serial, Bell TH-57A Searanger
TH-57A	157355 - 157394	40
TH-57B	162803 - 162810	8
TH-57B	163312 - 163347	36
TH-57C	162666 - 162686	21
TH-57C	162811 - 162823	23
TH-57C	?	27
Total		156

Serial, Bell H-58 Kiowa
OH-58A	71-20554 & 71-20799	2
OH-58A	72-21193 & 68-16695	2
Total		4
