Douglas A-4 Skyhawk  (MARINES)

.
.
.

Contents

Inhalt

  Development     Entwicklung
  Variants     Versionen
  Operational history     Einsatzgeschichte
  Drawings / Markings     Zeichnungen / Markierungen
  Specifications     Technische Daten
  Serials     Seriennummern
..

Development

Entwicklung

Ordered



Bestellt

.

Variants

Versionen

A4D-1
A-4A
Initial production version with J65-W-4 engine, 166 built. A4D-1
A-4A
Erste Version mit Wright J65-W-4 Triebwerk, 166 gebaut.
A4D-2
A-4B
Strengthened aircraft and added air-to-air refueling capabilities, improved navigation and flight control systems, 542 built. A4D-2
A-4B
Verstärkte Version mit Luftbetankungsrohr, neues Seitenleitwerk, J65-W-16A Triebwerk, 542 gebaut
A4D-2N
A-4C
Night/adverse weather version of A4D-2, with AN/APG-53A radar, autopilot, LABS low-altitude bombing system. Wright J65-W-20 engine,  638 built. A4D-2N
A-4C
Nachtangriffsversion mit Autopilot und AN/APG-53A Radar in längerer Nase, Wright J65-W-16A/-20 Triebwerk,638 gebaut.
A-4E Major upgrade, including new Pratt & Whitney J52-P-6A engine,  strengthened airframe with two more weapon pylons (for a total of five), improved avionics,  499 built. A-4E Stark verbesserte Version mit Pratt & Whitney J52-P-6A Triebwerk und verstärktem Flugwerk mit zwei weiteren Unterflügelstationen (Total fünf Stationen), 499 gebaut, ,
A-4F Refinement of A-4E with extra avionics housed in a hump on the fuselage spine and J52-P-8A engine, 147 built.  A-4F Verbesserte Avionik (auch in „Höcker“ hinter dem Cockpit), 0-0-Schleudersitz, ,147 gebaut,
TA-4F Conversion trainer - standard A-4F with extra seat for an instructor, 241 built. TA-4F Zweisitzige Trainerversion (ursprünglich TA-4E), J52-P-8A, 241 gebaut,
EA-4F Four TA-4Fs converted for ECM training EA-4F Umbau von vier TA-4F mit ECM als Feinddarstellungsflugzeuge
TA-4J Dedicated trainer version based on A-4F, but lacking weapons systems, and with down-rated engine, 277 built. TA-4J zweisitzige Trainerversion ohne Kampfausrüstung der TA-4F, 277 gebaut,
A-4L 100 A-4Cs remanufactured . Fitted with avionics "hump" A-4L Umbau von 100 A-4C mit Avionik-Höcker,
A-4M Version with improved avionics and J52-P-408a engine, enlarged cockpit, IFF system. Later fitted with Hughes AN/ASB-19 Angle Rate Bombing System (ARBS) with TV and laser spot tracker, 158 built. A-4M Verbesserte Avionik, J52-P-408A Triebwerk, erhöhtes Cockpit, erhöhte Waffenzuladung, Bremsschirm, später mit Hughes ARBS Bombenzielgerät, 158 gebaut,
OA-4M 23 TA-4Fs modified for Forward Air Control duties for the USMC OA-4M Umbau von 23 TA-4F für das USMC, Avionik-Höcker, Hughes ARBS Bombenzielgerät
.

Operational history

Einsatzgeschichte

O

G

.

Drawings

Zeichnungen

Marines Attack Squadrons

VMA-121 VMA-121 VMA-121
VMA-121 VMA-121 VMA-121

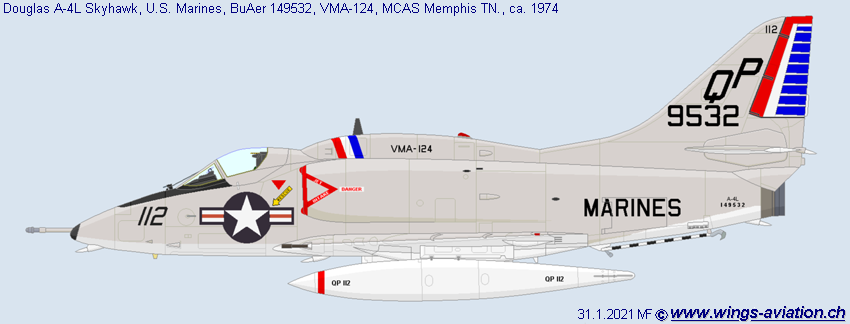

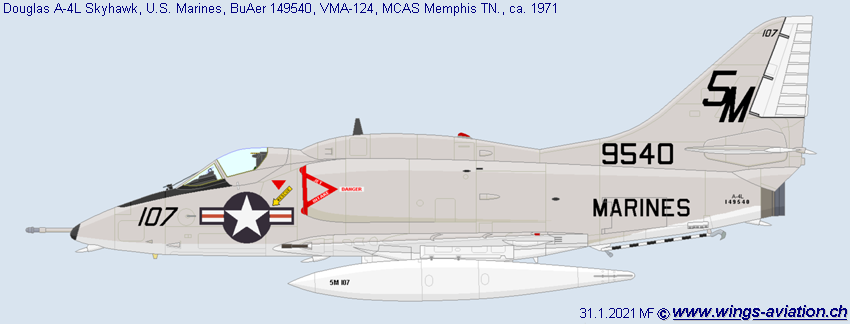

VMA-124 VMA-124 VMA-124
VMA-124 VMA-124

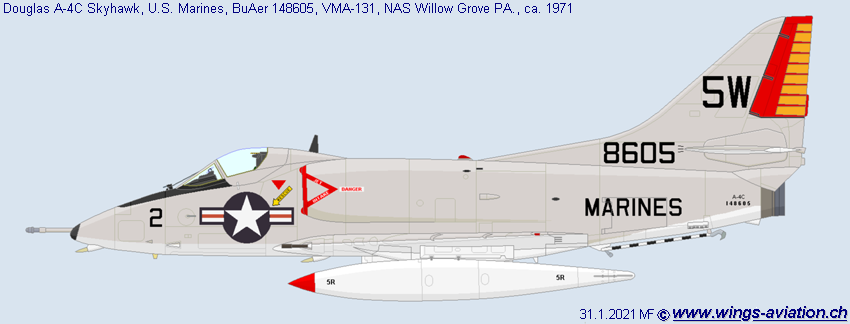

VMA-131 VMA-133 VMA-134

..

..

VMA-142 VMA-143 VMA-144

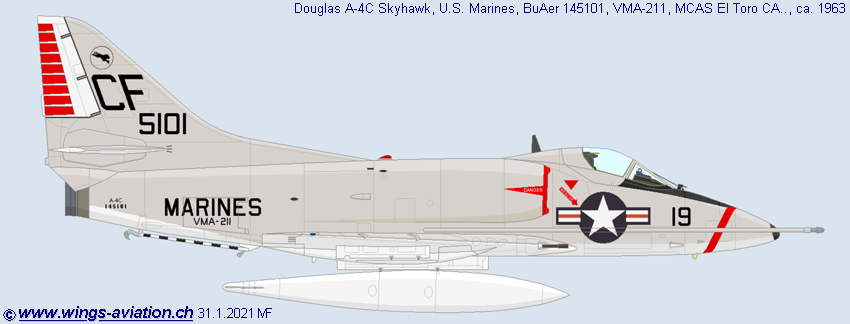

VMA-211 VMA-211 VMA-211


..

VMA-212 VMA-214 VMA-217

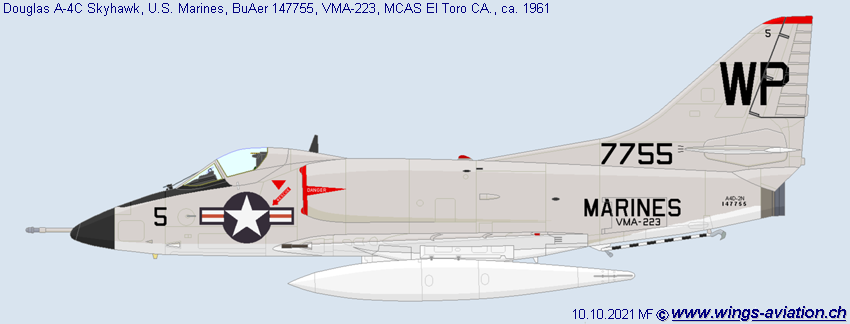

VMA-223 VMA-224 VMA-224
VMA-224 VMA-225 VMA-233

VMA-241 VMA-242 VMA-311

VMA-311 VMA-324 VMA-324
VMA-324 VMA-324 VMA-331

  VMA-331 1964 VMA-331 1971 VMA-332

VMA-332 VMA-533 VMA-533
VMA-543 VMA-543

Marines Headquarters and Maintenance Squadrons

..

..

H&MS-11 (later MALS-11) H&MS-12 (later MALS-12) H&MS-13 (later MALS-13)

..

..

H&MS-14 (later MALS-14) H&MS-15 (later MALS-15) H&MS-17 (later MALS-17)

..

..

H&MS-24 (later MALS-24) H&MS-31 (later MALS-31) H&MS-11 (later MALS-11)

..

..

H&MS-32 (later MALS-32) MAG-41 H&MS-42 (later MALS-42)

..

..

MAG-46 H&MS-49 (later MALS-49)

Marines Training Squadrons

..

..

VMAT-102 1971 VMAT-102 1974

..

..

VMT-103 VMAT-203
.

Specifications

Technische Daten

Specifications

A-4M

Wingspan

Spannweite

8.38 m

Length

Länge

12.22 m

Height

Höhe

4.57 m

Wing area

Flügelfläche

24.15 m²

Engine

Motor

1 x Pratt & Whitney J-52-408A turbojet, 5.080 kp

Maximum speed

Höchstgeschwindigkeit

1.105 km/h

Empty weight

Leergewicht

4.747 kg

Loaded weight

Startgewicht

11.113 kg

Climb Rate

Steigrate

?

Service ceiling

Gipfelhöhe

14.600 m

Range

Reichweite

3,220 km

Armament

Bewaffnung

2 × 20 mm cannon,
4,490 kg of boms

.

Serials

Seriennummern

Douglas A-4 Skyhawk
XA4D-1 137812 1
A4D-1 137813 - 137831 19
A4D-1 139919 - 139970 52
A4D-1 142142 - 142235 94
A4D-2 142082 - 142141 60
A4D-2 142416 - 142423 8
A4D-2 142674 - 142953 280
A4D-2 144868 - 145061 194
A4D-2N 145062 - 145146 85
A4D-3 145147 - 145156  (10)
A4D-2N 147669 - 147849 181
A4D-2N 148304 - 148317 14
A4D-2N 148435 - 148612 178
A4D-2N 149487 - 149646 160
A4D-2N 150581 - 150600 20
A-4E 148613 - 148614 2
A-4E 149647 - 149666 20
A-4E 149959 - 150138 180
A-4F 152101 1
A-4F 154172 - 154217 46
A-4F 154990 - 145069 80
TA-4F 152102 - 152103 2
TA-4F 152846 - 152878 33
TA-4F 153459 - 153531 73
TA-4F 153660 - 153690 31
TA-4F 154287 - 154343 57
TA-4F 154614 - 154657 44
TA-4J 155070 - 155119 50
TA-4J 156891 - 156950 60
TA-4J 158073 - 158147 75
TA-4J 158438 - 158527 90
TA-4J 158712 - 158723 12
TA-4J 159099 - 159104 6
TA-4J 159546 - 159556 11
TA-4J 159795 - 159798 4
A-4M 158148 - 158196 49
A-4M 158412 - 158435 24
A-4M 159470 - 159493 24
A-4M 159778 - 149794 17
A-4M 160022 - 160045 24
A-4M 160241 - 160264 24

Total

2385
