Sikorsky H-60 Sea Hawk
Aircraft of the U.S. Navy
Entwicklung
The UH-60 features four-blade main and tail rotors, and is powered by two General Electric T700 turboshaft engines. The main rotor is fully articulated and has elastomeric bearings in the rotor head. The tail rotor is canted and features a rigid crossbeam. The helicopter has a long, low profile shape to meet the Army's requirement for transporting aboard a C-130 Hercules, with some disassembly. It can carry 11 troops with equipment, lift 1,200 kg of cargo internally or 4,100 kg of cargo externally by sling.
Der UH-60 verfügt über Vierblatt-Haupt- und Heckrotoren und wird von zwei General Electric T700 Turbowellentriebwerken angetrieben. Der Hauptrotor ist voll beweglich und hat elastische Lager im Rotorkopf. Der Heckrotor ist gekippt und hat einen starren Querträger. Der Hubschrauber hat eine lange, niedrige Profilform, um die Anforderung der Armee zu erfüllen, an Bord einer C-130 Hercules mit etwas Demontage zu transportieren. Er kann 11 Soldaten mit Ausrüstung tragen, 1.200 kg Ladung im Rumpf oder 4.100 kg Ladung extern an einer Schlinge heben.
The Sikorsky SH-60/MH-60
Seahawk is a multi-mission U.S. Navy helicopter based on the UH-60 Black
Hawk and a member of the Sikorsky S-70 family. The most significant
modifications are the folding main rotor blades and a hinged tail to
reduce its footprint aboard ships.
In the 1970s, the U.S. Navy began looking for a new helicopter to
replace the Kaman SH-2 Seasprite. Since the SH-2 was not large enough to
carry the Navy's required equipment, a new airframe was required. The
Navy based its requirements on the Army's UTTAS specification, to
decrease costs from commonality as the new airframe to carry the Lamps
MK III avionics. In early 1978, the Navy selected Sikorsky's S-70B
design, which was designated SH-60B.
Die Sikorsky SH-60/MH-60 Seahawk
ist ein Mehrzweckhubschrauber der US-Marine, der auf dem UH-60 Black Hawk
basiert und zur Sikorsky S-70-Familie gehört. Die wichtigsten Modifikationen
sind die klappbaren Hauptrotorblätter und ein schwenkbares Heck, um den
Platzbedarf an Bord von Schiffen zu reduzieren.
In den 1970er Jahren begann die U.S. Navy mit der Suche nach einem neuen
Hubschrauber als Ersatz für den Kaman SH-2 Seasprite. Da der SH-2 nicht groß
genug war, um die von der Marine benötigte Ausrüstung zu transportieren,
wurde eine neue Flugzeugzelle benötigt. Die Marine stützte ihre
Anforderungen auf die UTTAS-Spezifikation der Armee, um durch die Verwendung
gemeinsamer Komponenten Kosten zu senken, da die neue Flugzeugzelle die
Avionik des Lamps MK III tragen sollte. Anfang 1978 entschied sich die
Marine für das Design des Sikorsky S-70B, das als SH-60B bezeichnet wurde.
Versionen
Original U.S. Army version, carrying a crew of four and up to 11 equipped troops. Equipped with T700-GE-700 engines.
UH-60A
Originalversion der US-Armee für vier Besatzungsmitglieder und bis zu elf ausgerüstete Soldaten. Ausgestattet mit T700-GE-700-Triebwerken.
YSH-60B
Developmental version, led to SH-60B; five built.
YSH-60B
Entwicklungsversion, führte zum SH-60B; fünf Stück gebaut.
SH-60B
Anti-submarine warfare helicopter, equipped with an search radar a 25-tube sonobuoy launcher on the left side and modified landing gear; 181 built for the US Navy
SH-60B
Hubschrauber zur U-Boot-Bekämp-fung, ausgestattet mit einem Such-radar, einem 25-Sonarbojenwerfer auf der linken Seite und einem modifi-zierten Fahrwerk; 181 Stück für die US-Marine gebaut.
Seahawk
Utilityversion of the
SH-60B
Seahawk
Mehrzwekversion der SH-60B
NSH-60B
Permanently configured for flight testing.
NSH-60B
Dauerhaft für Flugtests konfiguriert.
Carrier-borne anti-submarine warfare helicopter, equipped with dipping sonar; 76 built for the U.S. Navy.
Trägergestützter Hubschrauber zur U-Boot-Bekämpfung, ausgestattet mit Tauchsonar; 76 Stück für die US-Marine gebaut.
Modified SH-60F to support the VH-60N Cockpit Upgrade Program.
Modifizierte SH-60F zur Unterstützung des VH-60N Cockpit-Upgrade-Programms.
Search-and-rescue helicopter for the U.S. Navy; 45 built.
Such- und Rettungshubschrauber für die US-Marine; 45 Stück gebaut.
VH-60N
Modified UH-60A with some features from the SH-60B/F Seahawks.
VH-60N
Modifizierte UH-60A mit einigen Merkmalen der SH-60B/F Seahawks.
MH-60R
Seahawk
Anti-submarine warfare helicopter, designed to combine the features of the
SH-60B and SH-60F
Seahawk
U-Jagd-Hubschrauber der die Eigenschaften der SH-60B und SH-60F vereinigt.
YCH-60S
Prototype; converted to MH-60S in 2001
YCH-60S
Prototyp; 2001 zu MH-60S umgebaut
MH-60S
Used for vertical resupply missions, search & rescue operations, special warfare support, and airborne mine countermeasures.
MH-60S
Wird für Versorgungsmissionen, Such- und Rettungsaktionen, Unterstützung bei Spezialkriegs-führung und Minenbekämpfung aus der Luft eingesetzt
Einsatzgeschichte
O
G

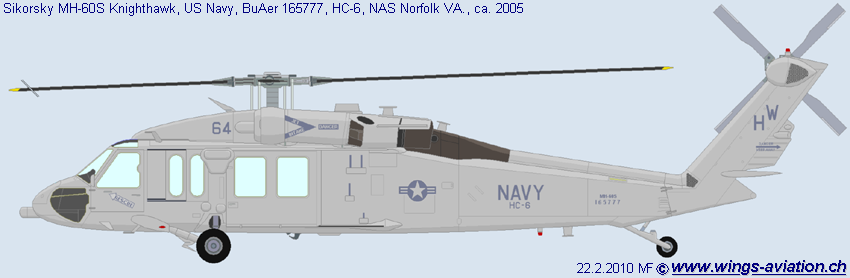

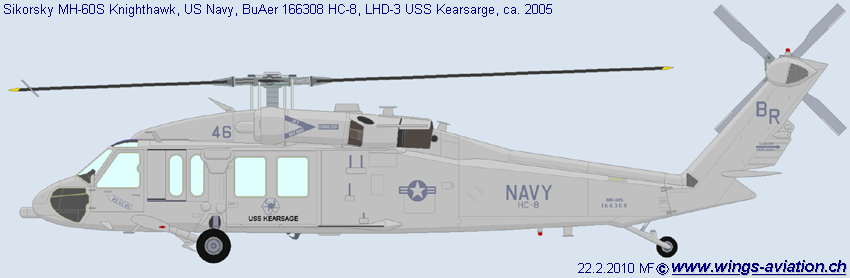

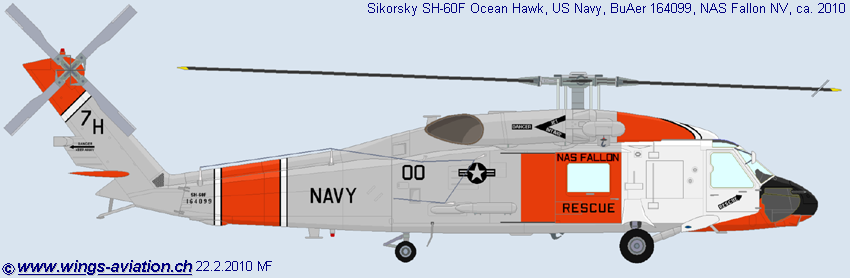

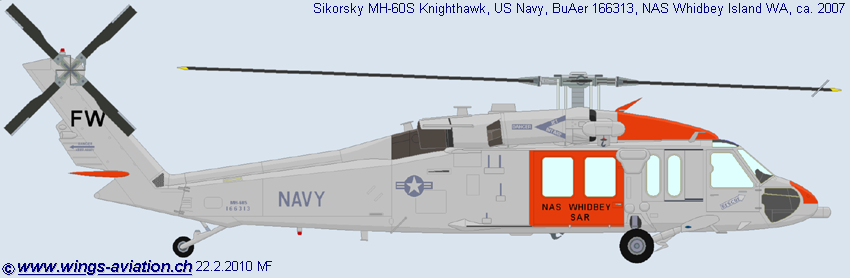

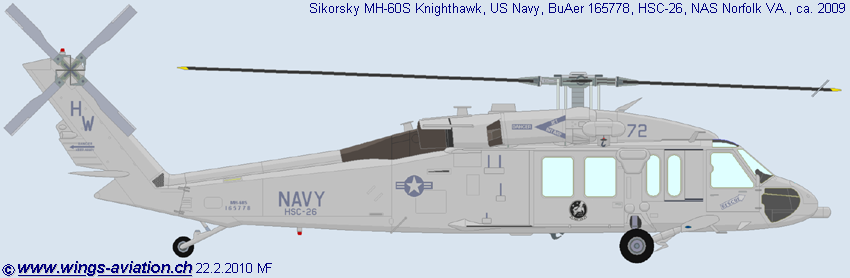

Zeichnungen
Helicopter Anti Submarine Squadron
Light Helicopter Anti Submarine Squadron
Helicopter Strike Maritime Squadron
Helicopter Sea Combat Squadron
Helicopter Combat Support Special Squadron
Helicopter Combat Support Squadron
Base Flight
..
| Specifications | SH-60B | HH-60H | |
|
Rotor diameter |
Rotordurchmesser |
16.35 m |
16.35 m |
|
Length |
Länge |
19.75 m |
19.75 m |
|
Height |
Höhe |
5.2 m |
5.2 m |
|
Engine |
Motor |
2× General Electric T700-GE-401C turboshaft, 1,890 shp each |
2× General Electric T700-GE-401C turboshaft, 1,890 shp each |
|
Maximum speed |
Höchstgeschwindigkeit |
333 km/h |
333 km/h |
|
Empty weight |
Leergewicht |
6,895 kg |
6,895 kg |
|
Loaded weight |
Startgewicht |
9,927 kg |
9,927 kg |
|
Climb Rate |
Steigrate |
8.38 m/s |
8.38 m/s |
|
Service ceiling |
Gipfelhöhe |
3,580 m |
? |
|
Range |
Reichweite |
834 km |
1,300 km |
|
Armament |
Bewaffnung |
misc. |
misc. |
| Serial, Sikorsky H-60 Seahawk | ||
| UH-60A |
77-22716
+ 77-22725 80-23507 |
3 |
| YSH-60B | 161169 - 161173 | 5 |
| SH-60B | 161553 - 161570 | 18 |
| SH-60B | 162092 - 162139 | 48 |
| SH-60B | 162326 - 162349 | 24 |
| SH-60B | 162974 - 162997 | 24 |
| SH-60B | 163038 - 163043 | 6 |
| SH-60B | 163233 - 163256 | 24 |
| SH-60B | 163593 - 163598 | 6 |
| SH-60B | 163905 - 163910 | 6 |
| SH-60B | 164174 - 1641 79 | 6 |
| SH-60B | 164461 - 164466 | 6 |
| UH-60B | 163257 + 163258 | 2 |
| SH-60F | 163282 - 163288 | 7 |
| SH-60F | 164069 - 164101 | 33 |
| SH-60F | 164443 - 164460 | 18 |
| SH-60F | 164609 - 164620 | 12 |
| HH-60H | 163783 - 163800 | 18 |
| VH-60N | 163259 - 163267 | 9 |
| SH-60B | 163593 - 163598 | 6 |
| SH-60F | 164069 - 164104 | 36 |
| SH-60B | 164174 - 164179 | 6 |
| SH-60F | 164443 - 164460 | 18 |
| SH-60B | 164461 - 164466 | 6 |
| SH-60F | 164467 - 164469 | 3 |
| SH-60F | 164609 - 164620 | 12 |
| SH-60F | 164796 - 164804 | 9 |
| SH-60F | 164805 - 164807 | (3) |
| SH-60B | 164808 - 164819 | 12 |
| HH-60J | 164820 - 164828 | 9 |
| HH-60J | 164829 - 164830 | (2) |
| HH-60H | 164831 - 164846 | 16 |
| SH-60B | 164847 - 164858 | 12 |
| SH-60B | 165095 | 1 |
| HH-60J | 165096 | 1 |
| HH-60H | 165120 - 165123 | 4 |
| HH-60J | 165124 - 165127 | 4 |
| SH-60B | 165128 - 165134 | (8) |
| SH-60F | 165135 - 165141 | (7) |
| HH-60H | 165142 - 165145 | (4) |
| HH-60J | 165146 - 165150 | 5 |
| HH-60H | 165154 | 1 |
| SH-60F | 165155 - 165157 | (3) |
| HH-60H | 165255 - 165267 | 13 |
| SH-60F | 165268 - 165270 | 3 |
| MH-60S | 165742 - 165778 | 37 |
| MH-60S | 166289 - 166373 | 85 |
| MH-60R | 166402 | 1 |
| MH-60R | 166403 - 166410 | 8 |
| MH-60S | 166468 - 166471 | 4 |
| MH-60R | 166515 - 166528 | 14 |
|
Total |
601 |
|
